안녕하세요 요즘 메렌에 푹빠져있는 사리머스 입니다.

쌀먹 하려고 헀는데 직업을 표도로 선택해서 돈이 줄줄 세는중입니다.  ;)



오늘은 Trunk와 Branch(가지) 비유로,

복잡한 Inter-VLAN 개념을 메이플에 나오는 스텀피로 쉽게 풀어볼게요.









🌳 VLAN은 가지(Branch)다!

VLAN은 네트워크를 나누는 논리적인 구역이예오.
각 VLAN은 고립된 가지처럼 동작해서, 기본적으로 다른 VLAN과는 통신이 불가능해요.

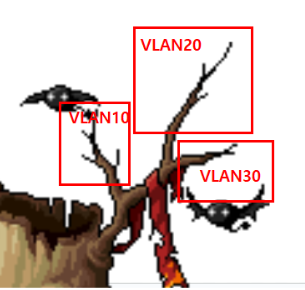

스텀프의 오른쪽 상단을 보면 나뭇가지가 보이는데 이를 아래처럼 나눌수있어요!







예를 들어:

• VLAN 10은 ‘자쿰사냥팀’
• VLAN 20은 ‘혼테일 사냥팀’이렇게 나뉘어 있으면, 각 팀들의 PC는 서로 직접 통신할 수 없어요.
• VLAN 30은 '핑크빈 개발팀'

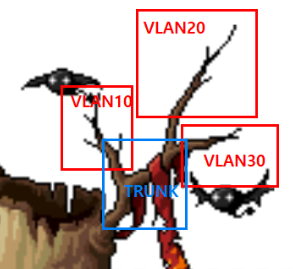

🌲 Trunk는 줄기(Trunk)다!

그럼 이 가지들이 어디로 연결될까요? 바로 Trunk 포트 예요!
Trunk 포트는 여러 VLAN의 트래픽을 한 포트로 모아주는 중앙 통로 역할을 해요.

이 Trunk는 마치 나무의 줄기처럼, 각 VLAN(가지)들의 데이터를

하나의 경로로 태그(Tag)를 붙여서 운반합니다.

👉 그래서 Trunk 포트는 여러 VLAN의 통신을 운반할 수 있는 특별한 포트예요!







🔄 Inter-VLAN 통신은 가지들 간의 대화!

서로 다른 VLAN(가지)들은 기본적으로 대화가 안돼요
하지만 이 가지들이 Trunk(줄기)를 통해 라우터나 L3 스위치라는 중간자에게 연결되면 이야기가 달라지죠.

바로 이것이 Inter-VLAN Routing입니다.

• 라우터나 L3 스위치는 각 VLAN 사이의 경로를 중개하고
• VLAN 10의 PC가 VLAN 20의 PC에게 말을 걸면,
  → Trunk를 따라 라우터로 가서,
  → 라우터가 VLAN 20으로 다시 전달해요 .













🧱 구성 요약

구성 요소역할



구성 요소	역할
VLAN (가지)	논리적으로 분리된 네트워크
Access 포트	하나의 VLAN에만 연결
Trunk 포트 (줄기)	여러 VLAN 태그를 포함한 트래픽 운반
라우터 / L3 스위치	VLAN 간 통신 중개 (Inter-VLAN Routing)









🎯 마무리 요약

"VLAN은 가지, Trunk는 줄기, Inter-VLAN은 가지들 간의 대화!"

이렇게 생각하면 Inter-VLAN 통신이 훨씬 쉽고 명확해지죠?
복잡해 보이던 라우터 서브인터페이스나 L3 스위치 설정도 개념을 이해하면 명령어는 금방 따라올 수 있어요.





🔧 패킷 트레이서 설정

Packet Tracer 를 사용해서 VLAN ~ VLAN 환경을 구축하고

서브인터페이스 설정부터 Trunk 포트 연결까지 실습한걸 한눈에 볼수있게 준비해봤어요!

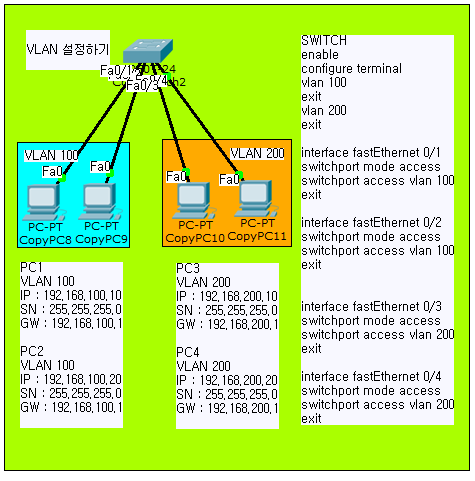

1. VLAN 설정하기 (스위치)
2. VLAN 설정하기 (라우터 추가)

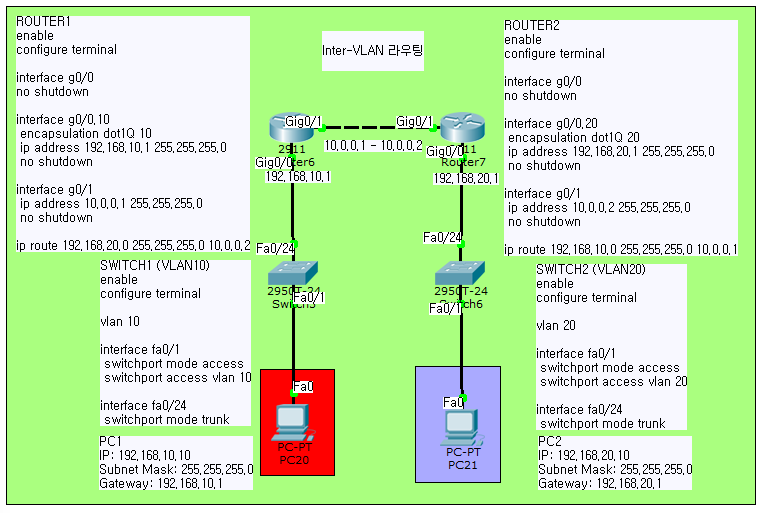

3. Inter-VLAN 설정하기(라우터 2개 추가)





1. VLAN 설정하기 (스위치)





2. VLAN 설정하기 (라우터 추가)



3. Inter-VLAN 설정하기(라우터 2개 추가)





한눈에 보기 좋게 구성해봤어요~!
